引言：

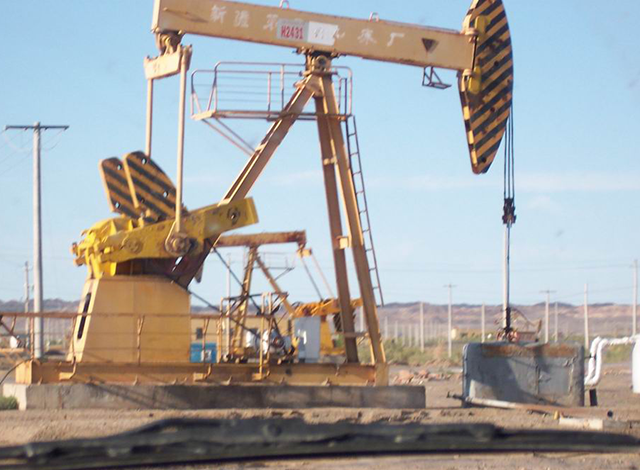

抽油機是目前采油生產中的主要設備，其數量達10萬臺以上。電動機裝機總?cè)萘吭?500萬KW，年耗電量達百億度以上。抽油機用電量約占油田總用電量的40%，運行效率非常低，平均運行效率只有25%，功率因數低，電能浪費大。因此，抽油機節能潛力非常巨大，石油行業也是推廣“電機系統節能”的重點行業。通過使用QD6600變頻器可以使抽油機的運動規律適應油井的變化工況，實現系統效率的提高，達到節能增產的目的。

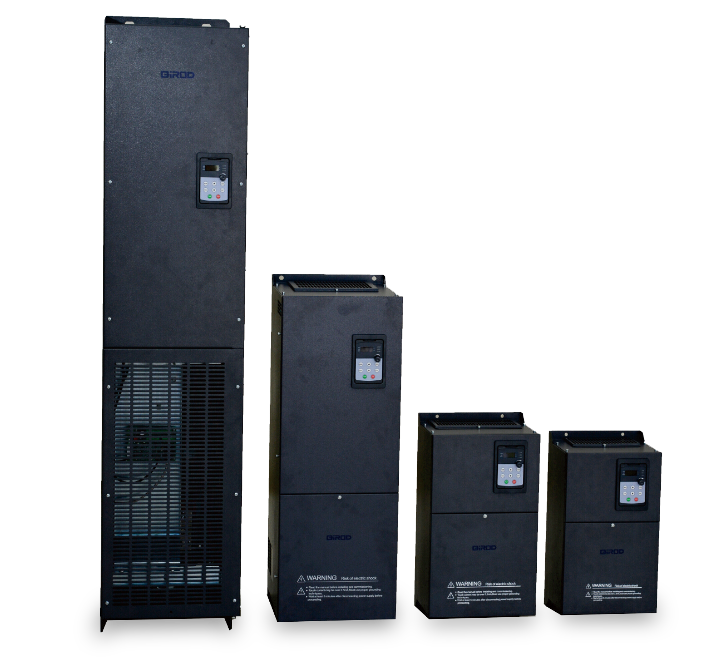

奇電變頻器QD6600的特點：
QD6600是奇電變頻器QIROD家族中的一員，它不僅繼承了QD200的特點，而且具有自身的優點。QD6600是壁掛式變頻器，功率范圍0.75KW-500KW，進線電壓380V-480V的電壓等級，控制方式為無速度傳感器的矢量控制。
QD6600具有豐富的客戶端子，包括8路數字量輸入(LI1-LI8)，2路模擬輸入(AI)，2路繼電器輸出(TA)，2路模擬輸出(AO)，5V輔助電源用于模擬給定輸入，24V輔助電源用于數字量輸入，所有的LI/TA，AI/AO 都可以自由編程定義功能。MODBUS 接口是QD6600 的標準配置，無需選件。通過MODBUS可以將QD6600連接到更高層的自動化系統。
方案優勢：
良好的低頻轉矩性能（開環0.5Hz時1.5倍力矩輸出），低頻大力矩；
15kW及以上標配直流電抗器，在諧波治理和穩定性上表現出色，幫客戶節省硬件成本；
具有轉矩響應速度快的優點，在負載波動時，電流波動小；
具有良好的過載能力及環境適應能力，運行可靠性高；
優異電流限幅特性，過載能力強，可有效降低變頻過載、過流保護，最大限度保障生產連續性；
環境適應能力強，完全獨立風道設計可大幅提高抗擊油污、粉塵及濕熱等惡劣環境。

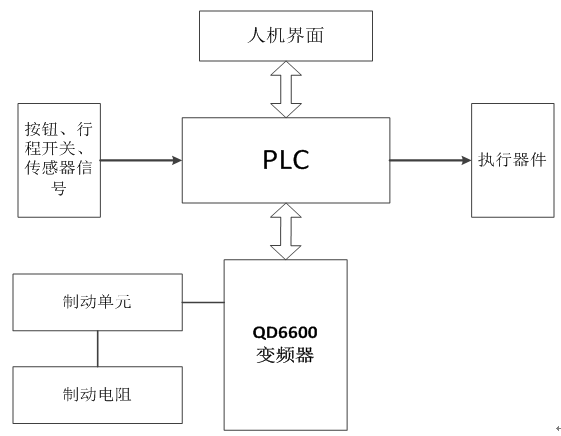

系統簡介：
在本系統中，通過一臺QD6600 110KW變頻器驅動抽油機磕頭機75KW電機，通過RS-485串行通訊，將觸摸屏、PLC、變頻器連接到系統中。變頻器通過制動單元及制動電阻實現能耗制動。
技術參數
| 變頻器技術參數 | 設備配置 | |
 型號：QD6600-110RG-T4 | 輸出電流：215A | QD6000 變頻器一臺 |
| 輸入電壓：3相，380-480V | 頻率范圍：0-400Hz | 75KW磕頭機電機 |
| 輸入頻率：50/60Hz ±5% | 過載能力：150%,60 秒 | 制動單元 |
| 輸出功率：110KW | 環境溫度：-10-40°C | 制動電阻 |
| 輸出電壓：0-480V(最大值由輸入電壓決定） | 防護等級：IP20 | 觸摸屏 |
| PLC | ||
現場使用情況：
根據現場空間情況，一臺QD6600系列變頻器安裝于控制柜中，變頻器安裝及現場電機如圖所示
運行效果：
采用QD6600變頻器的油田抽油機磕頭機控制系統已投入運行三年多，取得了良好的經濟效益和社會效益：
控制裝置運行可靠，具有良好的環境適應能力，能抗擊油污、粉塵及濕熱等惡劣環境，故障率低；
可以動態調整抽取速度，一方面節能，同時增加原油產量；
優異電流限幅特性，過載能力強，可有效降低變頻過載、過流保護，最大限度保障生產連續性。
客戶收益：
機械部分沖擊小，設備維修量減小，大大節省維修成本；
變頻器全面的保護功能，最大限度保障生產連續性；
節能效果顯著，同時原油產量大幅提高；
系統運行安全可靠，經濟效益顯著。
