引言：
HVAC的概念包括采暖（Heating）、通風（Ventilation）、空調（Air Condition），因此與中央空調相比具有更廣義的概念。在HVAC中的節能觀念并不是以降低環境或抑制能量需求來?yè)Q取節能，而是通過綜合資源規劃（IRP）方法和能源需求側管理（DSM）技術的應用，提高建筑的能量效率，用有限的資源和最小的能量消費代價獲得最大的社會、經濟效率，滿足日益增長的環境需求。奇電變頻器QD6600在機場、廣電大樓、醫院、地鐵等高檔場合的采暖通風空調系統上得到廣泛應用。

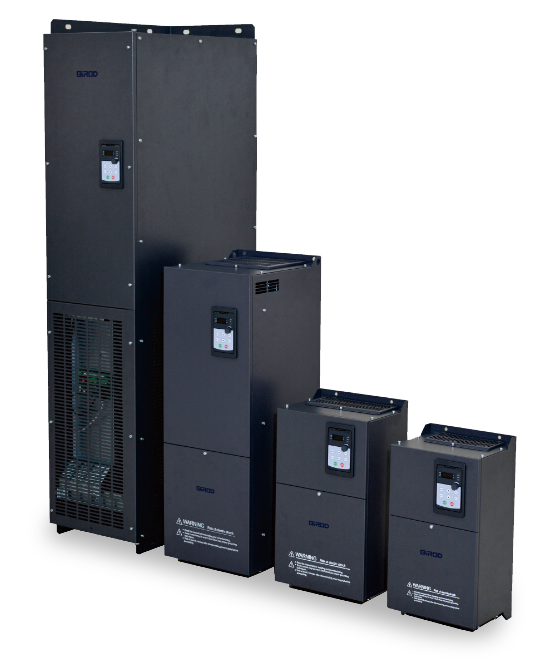

奇電變頻器QD6600的特點：
QD6600 是奇電變頻器QIROD家族中的一員，它不僅繼承了QD200 的特點，而且具有自身的優點。QD6600 是壁掛式變頻器，功率范圍0.75KW-500KW，進線電壓380V-480V的電壓等級，控制方式為無速度傳感器的矢量控制。
QD6600具有豐富的客戶端子，包括8路數字量輸入(LI1-LI8)，2路模擬輸入(AI)，2路繼電器輸出(TA)，2路模擬輸出(AO)，5V 輔助電源用于模擬給定輸入，24V輔助電源用于數字量輸入，所有的LI/TA，AI/AO 都可以自由編程定義功能。
MODBUS 接口是QD6600 的標準配置，無需選件。通過MODBUS可以將QD6600 連接到更高層的自動化系統。
方案優勢：
良好的低頻轉矩性能（開環0.5Hz時1.5倍力矩輸出），低頻大力矩；；
具有轉矩響應速度快的優點，在負載波動時，電流波動小；
具有良好的過載能力及環境適應能力，運行可靠性高；
超強電網適應性，抗電網波動能力達到±15%，保障輸出電壓、電流、速度 的穩定性；
15kW及以上標配直流電抗器，在諧波治理和穩定性上表現出色，幫客戶節省硬件成本；
優異電流限幅特性，過載能力強，可有效降低變頻過載、過流保護，最大限度保障生產連續性；
環境適應能力強，完全獨立風道設計可大幅提高抗擊油污、粉塵及濕熱等惡劣環境。
系統簡介：

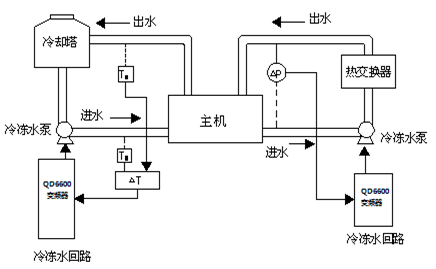

在本系統中，通過兩臺QD6600 110KW變頻器驅動兩臺110KW冷凍水泵, 同時還有若干臺QD6600變頻器驅動風機（包括室內風機和冷卻塔風機）。在冷凍水循環系統中，將進水回路的信號1（溫度信號或壓力信號）和出水回路的信號2（溫度信號或壓力信號）送至模擬量模塊，得到變頻器的模擬量反饋信號。通過變頻器內置的PID功能，實現閉環自動控制。
技術參數
| 變頻器技術參數 | 設備配置 | |
 型號：QD6600-110RG-T4 | 輸出電流：215A | QD6000 變頻器一臺 |
| 輸入電壓：3相，380-480V | 頻率范圍：0-400Hz | 110KW 冷凍水泵及電機 |
| 輸入頻率：50/60Hz ±5% | 過載能力：150%,60 秒 | 冷凍水循環系統 |
| 輸出功率：110KW | 環境溫度：-10-40°C | |
| 輸出電壓：0-480V(最大值由輸入電壓決定） | 防護等級：IP20 | |
現場使用情況：
根據現場空間情況，一臺QD6600系列變頻器安裝于控制柜中，變頻器安裝及現場電機如圖所示
運行效果：
采用QD6600變頻器的采暖通風空調控制系統已投入運行三年多，取得了良好的經濟效益和社會效益：
控制裝置運行可靠，具有良好的環境適應能力，能抗擊油污、粉塵及濕熱等惡劣環境，故障率低；
優異電流限幅特性，過載能力強，可有效降低變頻過載、過流保護，最大限度保障生產連續性；
中央空調系統采用變頻閉環控制，動態響應快，自動化程度高，整個系統實現了數字化和智能化控制；
經濟效益顯著，基本節能效果為35%～55%，一年多即可收回采用變頻控制系統增加的全部投資。
客戶收益：
PID閉環自動控制,減少工人工作量，提高工作效率；
減少了的電機損耗，降低了維修費用；
變頻器全面的保護功能，最大限度保障生產連續性；
減小水泵的運行噪聲，提高了建筑的舒適性；
經濟效益顯著，一年多即可收回采用變頻控制系統增加的全部投資。
